ANELLI ANTIESTRUSIONE: Profilo PBKN
Gli anelli anti estrusione in NBR 90 Sh A sono studiati per l’accoppiamento con gli O-Ring utilizzati nei sistemi di tenuta idraulici.

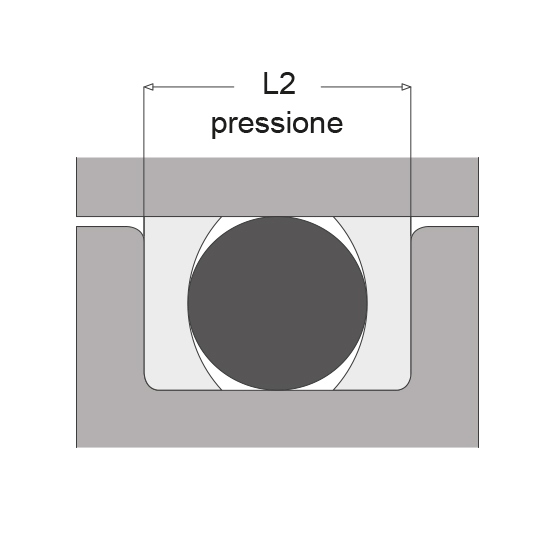

Gli anelli PBKN possono essere abbinati ai vari O-Ring di corda standard, sia singolarmente che in coppia a seconda del tipo di applicazione prevista. Con pressione unidirezionale verrà utilizzato 1 solo anelli, mentre con pressione bidirezionale 2 anelli PBKN intorno all’O-Ring.
Disponibile per pressione unidirezionale.
| Sezione Ø o-ring | Larghezza sed L+0,20 | Larghezza sede un SR L1+0,20 | Larghezza sede due SR L2+0,20 |
|---|---|---|---|
| 1,78 | 2,4 | 3,5 | 5,2 |
| 2,62 | 3,4 | 4,4 | 6,1 |
| 3,53 | 4,8 | 5,3 | 7,0 |
| 5,33 | 7,1 | 7,9 | 10,4 |
| 6,99 | 9,5 | 10,4 | 13,7 |
Sono disponibili a magazzino le dimensioni per O-rings secondo lo standard AS568, per sezioni: 1,78 - 2,62 - 3,53 - 5,33 - 6,99
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
