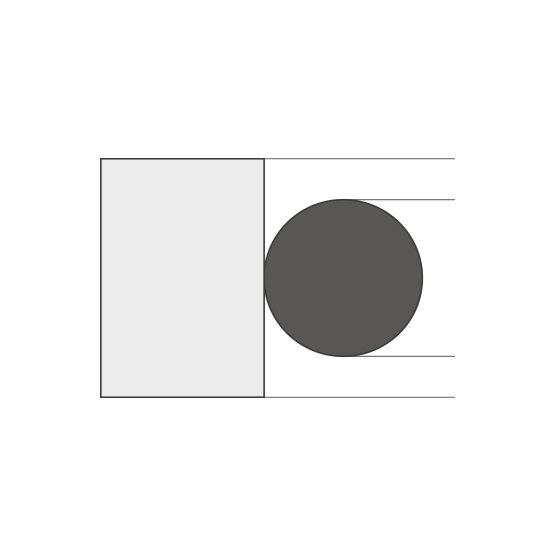

GUARNIZIONI DI TENUTA: Profilo FPMP
Guarnizione a doppio effetto per montaggio su pistone.
Serie standard per pistone ø 60.
Materiale: PTFE + bronzo + MoS2.
FPMP • 060 • B
Fornibile con o senza smussi.
L’ O-Ring che completa la guarnizione FPMP è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

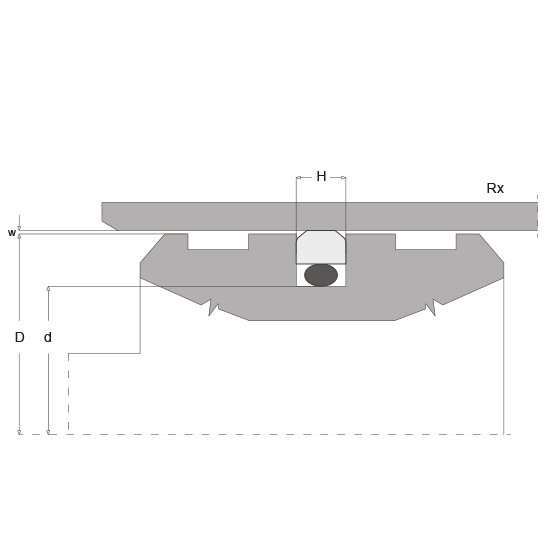

| D H9 | G H9 | C+0,2 | ||||||
|---|---|---|---|---|---|---|---|---|
| FPMP-L | FPMP | FPMP-P | W 0÷200 bar | W 200÷400 bar | RX | O-RING | ||
| 15÷39,9 | 8÷14,9 | D-4,9 | 2,2 | 0,6÷0,4 | 0,4÷0,3 | 0,4 | 1,78 | |
| 40÷79,9 | 15÷39,9 | D-7,5 | 3,2 | 0,8÷0,5 | 0,5÷0,3 | 0,6 | 2,62 | |
| 80÷132,9 | 40÷79,9 | 15÷39,9 | D-11,0 | 4,2 | 0,8÷0,5 | 0,5÷0,3 | 1,0 | 3,53 |
| 133÷329,9 | 80÷132,9 | 40÷79,9 | D-15,5 | 6,3 | 1,0÷0,6 | 0,6÷0,4 | 1,2 | 5,34 |
| 330÷669,9 | 133÷329,9 | 80÷132,9 | D-21,0 | 8,1 | 1,0÷0,6 | 0,6÷0,4 | 1,8 | 6,99 |
| 670÷999,9 | 330÷669,9 | 133÷329,9 | D-24,5 | 8,1 | 1,2÷0,8 | 0,8÷0,5 | 1,8 | 6,99 |
| 670÷999,9 | 330÷669,9 | D-28,0 | 9,5 | 1,4÷0,8 | 0,8÷0,6 | 2,0 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
|
Dimensioni
|
|||||
|---|---|---|---|---|---|
| Cerca per |
|
||||
| Ordina per | Codice | D | d | H | |
| FPMP D08 | 8,00 | 3,10 | 2,20 | ||
| FPMP D10 | 10,00 | 5,10 | 2,20 | ||
| FPMP D12 | 12,00 | 7,10 | 2,20 | ||
| FPMP D15 | 15,00 | 7,50 | 3,20 | ||
| FPMP D16 | 16,00 | 8,50 | 3,20 | ||
| FPMP D18 | 18,00 | 10,50 | 3,20 | ||
| FPMP D20 | 20,00 | 12,50 | 3,20 | ||
| FPMP D22 | 22,00 | 14,50 | 3,20 | ||
| FPMP D24 | 24,00 | 16,50 | 3,20 | ||
| FPMP D25 | 25,00 | 17,50 | 3,20 | ||
| FPMP D28 | 28,00 | 20,50 | 3,20 | ||
| FPMP D30 | 30,00 | 22,50 | 3,20 | ||
| FPMP D32 | 32,00 | 24,50 | 3,20 | ||
| FPMP D35 | 35,00 | 27,50 | 3,20 | ||
| FPMP D36 | 36,00 | 28,50 | 3,20 | ||
| FPMP D38 | 38,00 | 30,50 | 3,20 | ||
| FPMP D40 | 40,00 | 29,00 | 4,20 | ||
| FPMP D42 | 42,00 | 31,00 | 4,20 | ||
| FPMP D45 | 45,00 | 34,00 | 4,20 | ||
| FPMP D48 | 48,00 | 37,00 | 4,20 | ||
