GUARNIZIONI DI TENUTA: Profilo FPMTC
Adatto per montaggio su cilindro. Può essere utilizzato anche per tenuta su organi rotanti.
Serie standard per pistone ø 40.
Materiale PTFE + carbografite
FPMTC 1 • 040 • C
L’ O-Ring che completa la guarnizione FPMTC è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

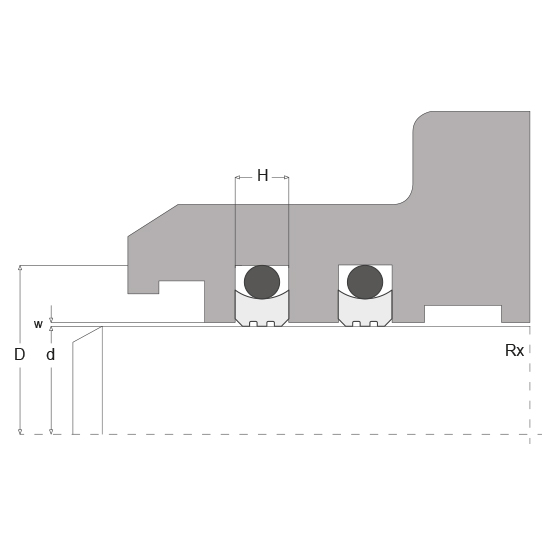

| Serie | D H9 | G H9 | C+0,2 | W 0÷200 bar | W 200÷300 bar | RX | O-RING |
|---|---|---|---|---|---|---|---|
| FPMTC 0 | 6÷18,9 | D+4,9 | 2,2 | 0,3÷0,2 | 0,15÷0,1 | 0,3 | 1,78 |
| FPMTC 1 | 19÷37,9 | D+7,5 | 3,2 | 0,6÷0,4 | 0,3÷0,2 | 0,5 | 2,62 |
| FPMTC 2 | 38÷199,9 | D+11,0 | 4,2 | 0,6÷0,4 | 0,3÷0,2 | 0,7 | 3,53 |
| FPMTC 3 | 200÷255,9 | D+15,5 | 6,3 | 0,8÷0,6 | 0,4÷0,3 | 1,0 | 5,34 |
| FPMTC 4 | 256÷649,9 | D+21,0 | 8,1 | 0,8÷0,6 | 0,4÷0,3 | 8,1 | 6,99 |
| FPMTC 5 | 650÷999,9 | D+28,0 | 8,1 | 1,2÷0,9 | 0,6÷0,5 | 1,5 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
Misure su richiesta
