GUARNIZIONI DI TENUTA: Profilo FPMWC
Raschiatore semplice per montaggio su cilindro.
Serie standard per cilindro ø 100.
Materiale PTFE + vetro oppure PTFE + vetro speciale.
FPMWC • 100 • X
L’ O-Ring che completa la guarnizione FPMWC è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

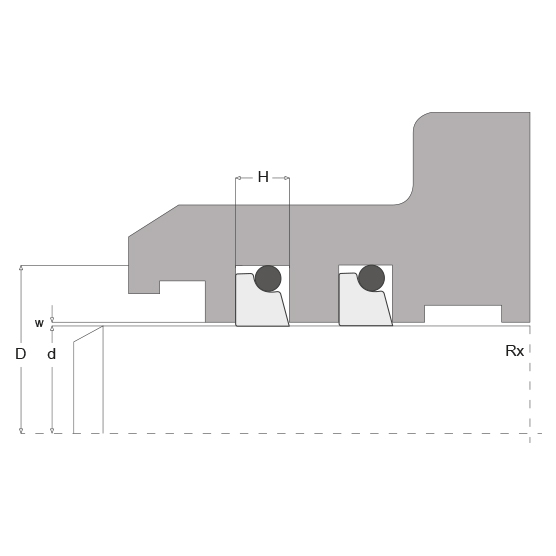

| D H9 | G H9 | C+0,2 | |||||
|---|---|---|---|---|---|---|---|
| FPMWCL | FPMWC | FPMWCP | E+0,3 | RX | O-RING | ||
| 6÷64,9 | 6÷11,9 | D+4,8 | D+1,5 | 3,7 | 0,4 | 1,78 | |
| 65÷250,9 | 12÷64,9 | 6÷11,9 | D+6,8 | D+1,5 | 5,0 | 0,7 | 2,62 |
| 251÷420,9 | 65÷250,9 | 12÷64,9 | D+8,8 | D+1,5 | 6,0 | 1,0 | 3,53 |
| 421÷650,9 | 251÷420,9 | 65÷250,9 | D+12,2 | D+2,0 | 8,4 | 1,2 | 5,34 |
| 651÷999,9 | 421÷650,9 | 251÷420,9 | D+16,0 | D+2,0 | 11,0 | 1,5 | 6,99 |
| 651÷999,9 | 421÷650,9 | D+20,0 | D+2,5 | 14,0 | 2,0 | 8,40 | |
| 651÷999,9 | D+27,3 | D+2,5 | 16,0 | 2,0 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
|
Dimensioni
|
|||||
|---|---|---|---|---|---|
| Cerca per |
|
||||
| Ordina per | Codice | d | D | H | |
| FPMWC D08 | 8,00 | 12,80 | 3,70 | ||
| FPMWC D10 | 10,00 | 14,80 | 3,70 | ||
| FPMWC D12 | 12,00 | 18,80 | 5,00 | ||
| FPMWC D14 | 14,00 | 20,80 | 5,00 | ||
| FPMWC D15 | 15,00 | 21,00 | 5,00 | ||
| FPMWC D16 | 16,00 | 22,80 | 5,00 | ||
| FPMWC D18 | 18,00 | 24,80 | 5,00 | ||
| FPMWC D20 | 20,00 | 26,80 | 5,00 | ||
| FPMWC D24 | 24,00 | 30,80 | 5,00 | ||
| FPMWC D25 | 25,00 | 31,80 | 5,00 | ||
| FPMWC D28 | 28,00 | 34,80 | 5,00 | ||
| FPMWC D30 | 30,00 | 36,80 | 5,00 | ||
| FPMWC D32 | 32,00 | 38,80 | 5,00 | ||
| FPMWC D35 | 35,00 | 41,80 | 5,00 | ||
| FPMWC D40 | 40,00 | 46,80 | 5,00 | ||
| FPMWC D42 | 42,00 | 48,80 | 5,00 | ||
| FPMWC D45 | 45,00 | 51,80 | 5,00 | ||
| FPMWC D50 | 50,00 | 56,80 | 5,00 | ||
| FPMWC D55 | 55,00 | 61,80 | 5,00 | ||
| FPMWC D56 | 56,00 | 62,80 | 5,00 | ||
